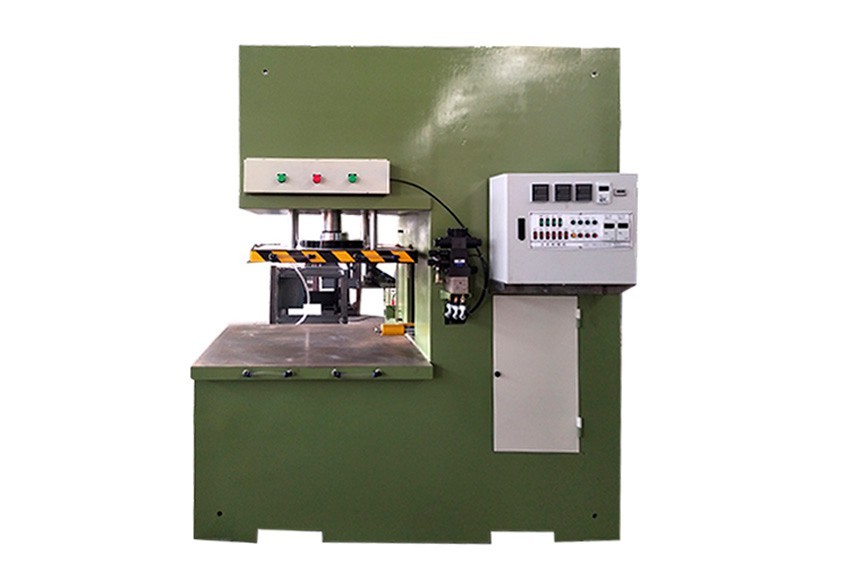

用途：適用于高品質、高精度較大鑄件的蠟?zāi)褐啤?.開式結構，容?？臻g大，適合精鑄廠較大鑄件的蠟?zāi)鹤⒊尚汀?.免換蠟缸，一次最大注蠟量可定制7-20L。3.工作臺、壓模板、液壓油箱均有水冷卻結構。4.合模、注蠟、退模可選擇自動或手動。18/2840/50額定壓力14MP25MP合模力18t/28t40t/50t額定功率12KW14KW最大封模高度500（可定制）容?？臻gL800×W700（可定制）
用途：適用于高品質、高精度較大鑄件的蠟?zāi)褐啤?/p>
1.開式結構，容?？臻g大，適合精鑄廠較大鑄件的蠟?zāi)鹤⒊尚汀?/p>
2.免換蠟缸，一次最大注蠟量可定制7-20L。
3.工作臺、壓模板、液壓油箱均有水冷卻結構。
4.合模、注蠟、退?？蛇x擇自動或手動。
18/28 | 40/50 | |
額定壓力 | 14MP | 25MP |
合模力 | 18t/28t | 40t/50t |
額定功率 | 12KW | 14KW |
最大封模高度 | 500（可定制） | |
容?？臻g | L800×W700（可定制） | |
溫控范圍 | 30-80℃ | |
機械尺寸 | L1850×W1550×H2100 | |
重量 | 1750KG | 2350KG |
